Linear推出48V降壓模式DC/DC轉換器LT3590,可驅動10組50mA 串聯LED

淩力爾特(Linear Technology Corporation)推出 48V、降壓模式 DC/DC 轉換器 LT3590,用作恆定電流 LED 驅動器,非常適用於工業和LED標誌應用。

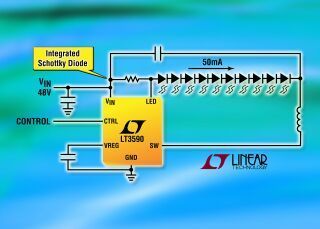

LT3590內部55V、80mA開關和肖特基二極管使之能用48V輸入驅動多達10個50mA 串聯成一串的LED。LED串聯連接實現了相同及高達50mA的LED電流,從而產生一致的亮度並去除了對鎮流電阻的需求。

調光通過CTRL引腳調節,可以實現高達200:1的調光比。其850kHz開關頻率允許使用纖巧的電感器和陶瓷電容器,同時實現高達91%的效率。

LT3590採用固定頻率電流模式架構,在寬輸入和輸出電壓範圍內穩定工作。200mV反饋電壓具有±5%的準確度,確保一致的LED亮度。

LT3590採用2mm x 2mm DFN或SC-70封裝,可為驅動大電流LED組成非常緊湊的解決方案。

性能概要:LT3590

  4.5V至55V輸入電壓範圍
  高達50mA 的LED電流
  80mA、55V開關
  內部肖特基二極管
  停機時電源電流為15uA
  以500uA電源電流工作,不進行開關操作
  開關頻率:850kHz
  200mV反饋電壓具有±5%的準確度
  CTRL輸入執行調光和停機
  效率為91%(10個LED、50mA)
  僅需要1uF輸出電容器
  8引線SC70封裝
  6引線2mm x 2mm DFN封裝

LT3590採用2mm x 2mm DFN-6 或8引線SC-70封裝。以1,000片為單位批量購買,起價均為1.40美元。
