日前，研諾邏輯科技有限公司（AnalogicTech）宣佈推出編號為AAT2860晶片。

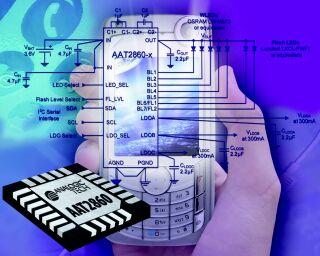

這是一款新型的基於I2C的照明管理單元（LMU），它在單一晶片內集成了多達7個LED驅動器和3個低壓差（LDO）線性穩壓器。該款新晶片可在多種配置中提供以上電源功能，為設計師提供單一緊湊型照明解決方案，從而應用於更廣泛的高性能照相手機。
研諾稱，目前大部分智慧手機的一個主屏需要多個背光LED驅動器的組合，有時還需附加LED驅動器用於更小尺寸的副顯示幕、1個或多個閃光LED驅動器以及LDO為內置的攝像頭供電。通過在1個單一晶片內的多種設置中啟動全部這些功能，無論是在設計只有一個大螢幕的高端PDA手機中，還是在帶有兩個顯示幕的傳統翻蓋設計中，AAT2860都可幫助設計師實現元件數量、電路板空間和成本的最小化。
據瞭解，AAT2860針對單粒鋰離子/聚合物系統而優化，運行的輸入電壓範圍為2.7V到5.5V。1個三模電荷泵在多種背光和閃光燈配置下可驅動多達7個LED。這款新型LMU最初只在兩款基礎設置中提供。AAT2860-1可被設置為一個大顯示幕所需的7個LED驅動器，或者設置為4個用於主顯示幕、3個用於副顯示幕。AAT2850-2提供6個LED驅動器用於主顯示幕、1個閃光驅動器，或者4個用於主顯示幕、兩個用於副顯示幕和1個閃光驅動器。其他配置可按要求進行提供。
同時，每個LED的電流值可通過1個I2C相容串列介面開啟、關閉和進行設置。背光LED可通過編程實現從0.5 mA到31 mA的32級可調。為了確保顯示幕亮度統一，電流匹配度優於3%。閃光燈LED可通過編程實現高達300 mA的16級調節。閃光燈LED的電流匹配度優於5%。AAT2860還增加了1個用戶可編程的安全計時器，用以保護閃光LED免受過熱損壞，這一功能可在發生軟體故障時自動終止閃光脈衝。
