以往所製造OLED，已能產出比燈泡更明亮的照度，但裝配上照射光只能被包在組件裡。據悉，美國密西根大學研究團隊，在白光OLED上設計1縱排串聯光柵系統及微米透鏡後，該元件已能達到每瓦78流明亮度，幾乎已達到日光燈管的發光效果。

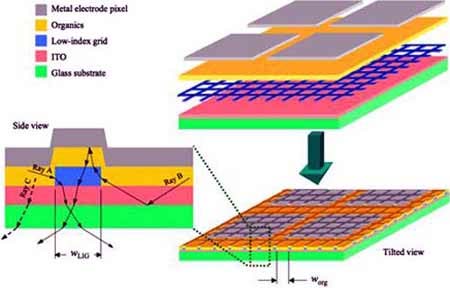

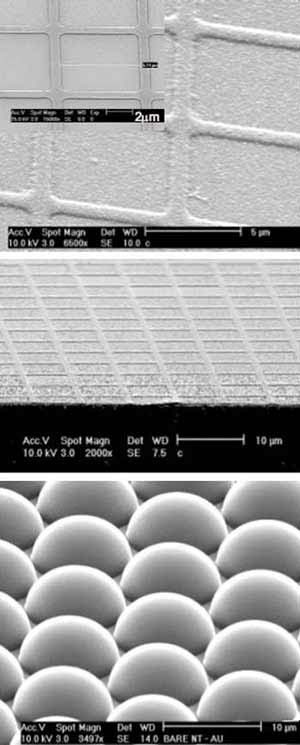

據瞭解，奈米分子科技應用在照明或感測等IC晶片與元件模組製程，使照明組件微小化、低功耗與高流明等效益又前進1大步。密西根大學研究團隊，藉著便宜的朔膠或鐵質薄片基底製造有機半導體，使白光OLED能採用低溫滾動製造技術，取代昂貴的矽晶基底製程，壓低產製成本。原理是，運用在二氧化矽上蝕刻1層光柵，將穿透玻璃面，且經1層圓蓋狀微米透鏡所捕捉的光，折射並導出組件外部。未來研究目標將簡化製程，並朝突破120流明亮度方向努力。
由於OLED照明可望在某些領域成為LED照明的競爭者，相關的發展值得關注。
