近期，法國Micro LED技術企業Aledia正式宣布，其專利高壓Micro LED平台FlexiNOVA投入商用，該平台旨在為全球市場提供可擴展且高能效的直顯Micro LED顯示方案。隨著平台投入商用，標志Aledia的Micro LED技術從實驗室研發邁向大規模工業化應用。

組裝在400μm間距背板上的15x30 μm² 6V FlexiNOVA Micro LED

此次發布的FlexiNOVA系列產品在工業制造領域實現了多項世界首創，包括在200毫米矽晶圓上成功制造出基於3D納米柱技術（3D-Nanore）的Micro LED芯片，芯片單體尺寸僅為15x30微米，且具備6V的高工作電壓。
該技術證明了矽基Micro LED在大規模量產方面的成熟度，還展示了芯片尺寸縮小至3.5微米時仍能保持恒定效率的技術潛力。

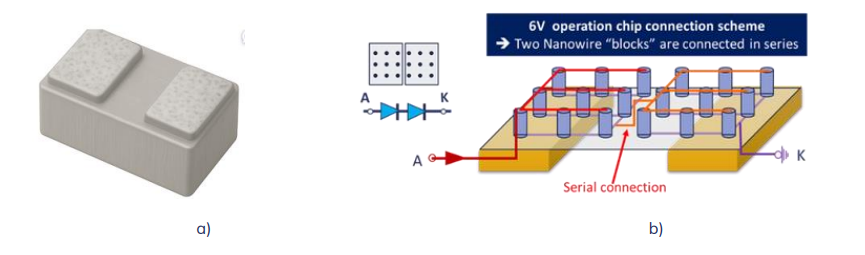

a)：FlexiNOVA 15x30 μm² 6V Micro LED
b)：納米線電連接方案

FlexiNova系列採用Aledia專有的矽基氮化鎵納米柱技術打造，其高壓架構能顯著降低功耗，提高系統級效率，並簡化TFT背板設計。此外，通過利用標準的200毫米矽晶圓加工流程，FlexiNova系列將Micro LED制造與全球半導體標準對齊，確保了更高的良率、生產可重覆性以及明確的成本優化路徑。

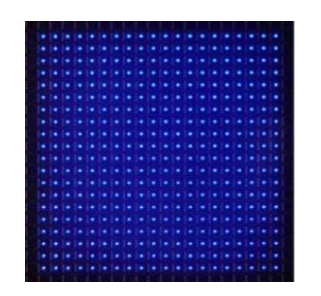

位於200mm晶圓上的FlexiNOVA 15x30 μm² 6V Micro LED

資料顯示，Aledia公司成立於2011年，總部位於法國格勒諾布爾，脫胎於著名的科研機構CEA-Leti實驗室。

Aledia專注於通過其獨特的3D納米柱技術重新定義Micro LED的可能性。其核心技術能夠在200毫米至300毫米矽晶圓上生長3D氮化鎵LED，並利用現有的CMOS晶圓廠設備進行制造，從而使LED芯片成本比傳統平面工藝降低約25%。目前，公司已擁有超過250個專利家族，涵蓋納米柱架構、高壓Micro LED設計及矽晶圓集成等核心領域。

Aledia近年來在融資與技術落地上動作頻頻。2023年，公司完成了1.2億歐元的E輪融資，總融資額已超過3.6億歐元，投資者包括Intel Capital及法國國家投資銀行等戰略機構。2024年，Aledia在技術性能上取得重大突破，其小於1.5微米的微型芯片外量子效率超過32%，刷新了行業記錄。

2025年，公司在CES展會上展示了為增強現實眼鏡開發的單片集成RGB微顯示技術。

為了支持全球顯示市場的大規模需求，Aledia在格勒諾布爾附近建立了占地數萬平方米的生產工廠，目標是建設全球最大的Micro LED生產基地之一，產能規模預計可達每周5000片晶圓。（LEDinside整理）
