友華科技（YOKOWO）近日，針對LED背光市場開發了具備高發光效率、高散熱特性，並且可省略繁複組裝工序的『背光用LED複合LTCC模組』。

現行技術與解決方案

現在的LED背光以LED光源模組為主流，但目前的模組是在絕緣樹脂基板上，搭載複數個LED再結合金屬板，之後再貼上兩邊側壁的反射板的型式，或者是樹脂基板與金屬外框所組成的凹槽當中搭載LED的型式等。

對於前者來說，各部品數量較多，而且需要貼合反射板的組裝工程，所以總合成本較高，對於後者來說，則還有散熱特性的課題，不適合目前高瓦數的LED 等問題點存在。著眼到現在的狀況，友華科技近日開發出了LTCC一體成型構造的長條模組，『背光用LED複合LTCC模組』則可解決上述的問題點。

背光用LED複合LTCC模組

背光用LED複合LTCC模組為了可應用複數個LED光源，內含高熱傳導率的銀導體以及具備內部配線的CAVITY型式，採用長條線形一體成型構造，達成高反射率(94%)與高散熱特性，同時模組並不需要一般的組裝工序，與目前產品相較來說，則可以大幅度的降低成本。

產品特徵

1. 採用不需銀反射膜及具備高反射率的LTCC材料，可達成高發光效率
2. 模組內層包含高熱傳導率的材料(銀導體)配線，LTCC長條形一體成型構造，可發揮其高散熱特性
3. 包含CAVITY構造的LTCC一體成型結構，不需如同現行產品組裝反射板等工序，可實現大幅度降低成本

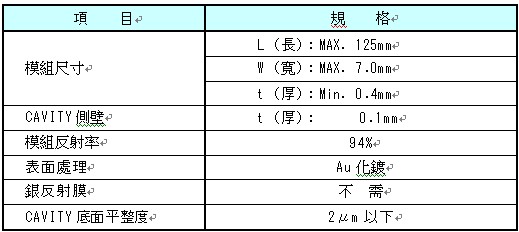

產品規格

『背光用LED複合LTCC模組』已通過LED製造大廠的樣品測試，預計於今年10月開始月產5萬個 (L)35×(W)3.5×(t)0.4mm尺寸，計劃在2015年建構月產100萬個的生產體制。除了開發更長尺寸的產品外，並同時改進生產製程，計劃 提供更低成本的產品。

名詞解釋

• LTCC：Low Temperature Co‐fired Ceramics（低溫共燒多層陶瓷）
  為多層陶瓷與銀導體所同時燒製而成，陶瓷內外部可配置低損失、低阻抗的配線、以及配置實裝電極等的固體電極。
