LED在光電滑鼠中的應用

一般我們常見的光電滑鼠通常是指使用光電元件,根據對移動表面圖像的邏輯判斷來生成移動資料的滑鼠。

光電滑鼠的工作原理是:在光電滑鼠內部有一個發光二極體,通過該發光二極體發出的光線,照亮光電滑鼠底部表面(這就是為什麼滑鼠底部總會發光的原因)。然後將光電滑鼠底部表面反射回的一部分光線,經過一組光學透鏡,傳輸到一個光感應器件(微成像器)內成像。

這樣,當光電滑鼠移動時,其移動軌跡便會被記錄為一組高速拍攝的連貫圖像。最後利用光電滑鼠內部的一塊專用圖像分析晶片(DSP,即數位微處理器)對移動軌跡上攝取的一系列圖像進行分析處理,通過對這些圖像上特徵點位置的變化進行分析,來判斷滑鼠的移動方向和移動距離,從而完成游標的定位。

光電滑鼠通常由以下部分組成:光學感應器、光學透鏡、發光二極體、介面微處理器、輕觸式按鍵、滾輪、連線、PS/2或USB介面、外殼等。下而我們重點來瞭解下發光二極體(LED)在光電滑鼠中的應用情況。

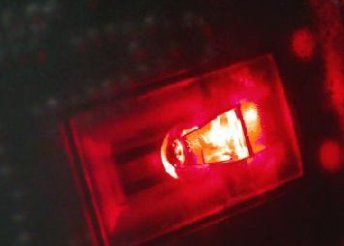

我們知道,光電滑鼠在使用過程當中底部會發出淡紅色光芒。這是滑鼠中的發光二極體發出的,它在滑鼠中起什麼作用呢?發光二極體發出的高亮(這主要是為了可以獲得足夠的光照度)光線,一部分通過滑鼠底部的光學透鏡(即其中的棱鏡)來照亮滑鼠底部;另一部分則直接傳到了光學感應器的正面。通俗一點來講,就是發光二極體的作用就是發出光芒產生滑鼠工作中所需要的光源。

但是為什麼常見的光電滑鼠使用的LED是紅色的呢?

為什麼會選擇紅色呢?其實原因比較簡單,因為紅色光源的LED技術比較成熟,而且成本上算來也是比較便宜的。這就使得紅色高亮LED的使用壽命最長。而光電引擎的成像是單色的,無論什麼顏色的光源都不會產生影響。所以在這種情況下,除了少數廠商為了製造賣點以外,大多數廠商當然會選擇紅色的產品,使如許多光電滑鼠也採用藍色LED,顯得與眾不同,但本質上是一樣的。

另外,結合直插式LED和SMD LED還可以用來裝飾滑鼠,使其發出七色炫彩光芒,更吸引人的眼球。更符合時尚一族的審美需求。全球每年光電滑鼠的生產量數以億計,以每個滑鼠消耗1顆~7顆LED計算,所產生的經濟效益有效地支撐了部份LED產業的出貨量。

展望未來,即使雷射滑鼠大有普及之勢,但仍離不開LED的輔助發光。儘管如此,以目前的光電滑鼠普及狀況來看,LED在滑鼠中的應用仍然佔據絕對主導地位,不可撼動。
